- 25,9 m85′Длина
- 2007ГодРефит 2022
- 4Гостевые каюты8 гости
- 2 × CaterpillarДвигатели3 700 л.с., 3 400 h
- 30 knМаксимальная скорость20 kn крейсерская
- 6,4 m21′Ширина
Характеристики
Главное о Onyx
Размеры
- Длина
- 25,9 m85′
- Ширина
- 6,4 m21′
- Осадка
- 0,91 m3′
- Валовая вместимость
- 80
Размещение
- Гости
- 8 в 4 каютах
- Экипаж
- 2 в одной каюте
Постройка
- Модель
- Flybridge
- Год
- 2007 · рефит 2022
- Корпус
- Mono Hull · grp
Ходовые качества
- Двигатели
- 2 × Caterpillar C-32
- Общая мощность
- 2 721,8 kW · 3 700 л.с.
- Моточасы
- 3 400 h
- Максимальная скорость
- 30 kn
- Крейсерская скорость
- 20 kn
- Дальность хода
- 400 nm
- Запас топлива
- 4 000 l
- Запас воды
- 1 000 l
Дизайн и история
- Морская архитектура
- Aicon Yachts
- Дизайн интерьера
- Marco Mannino

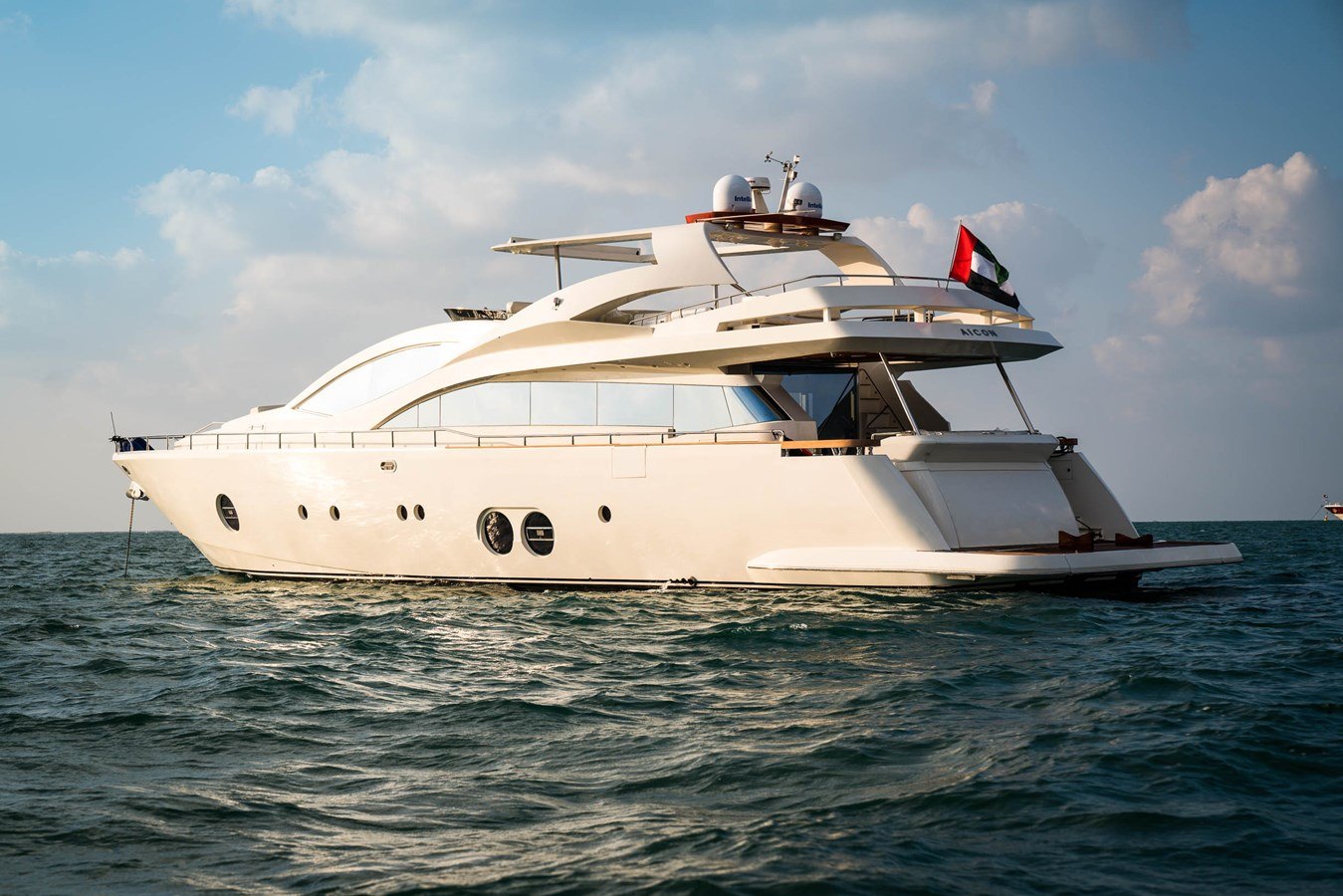

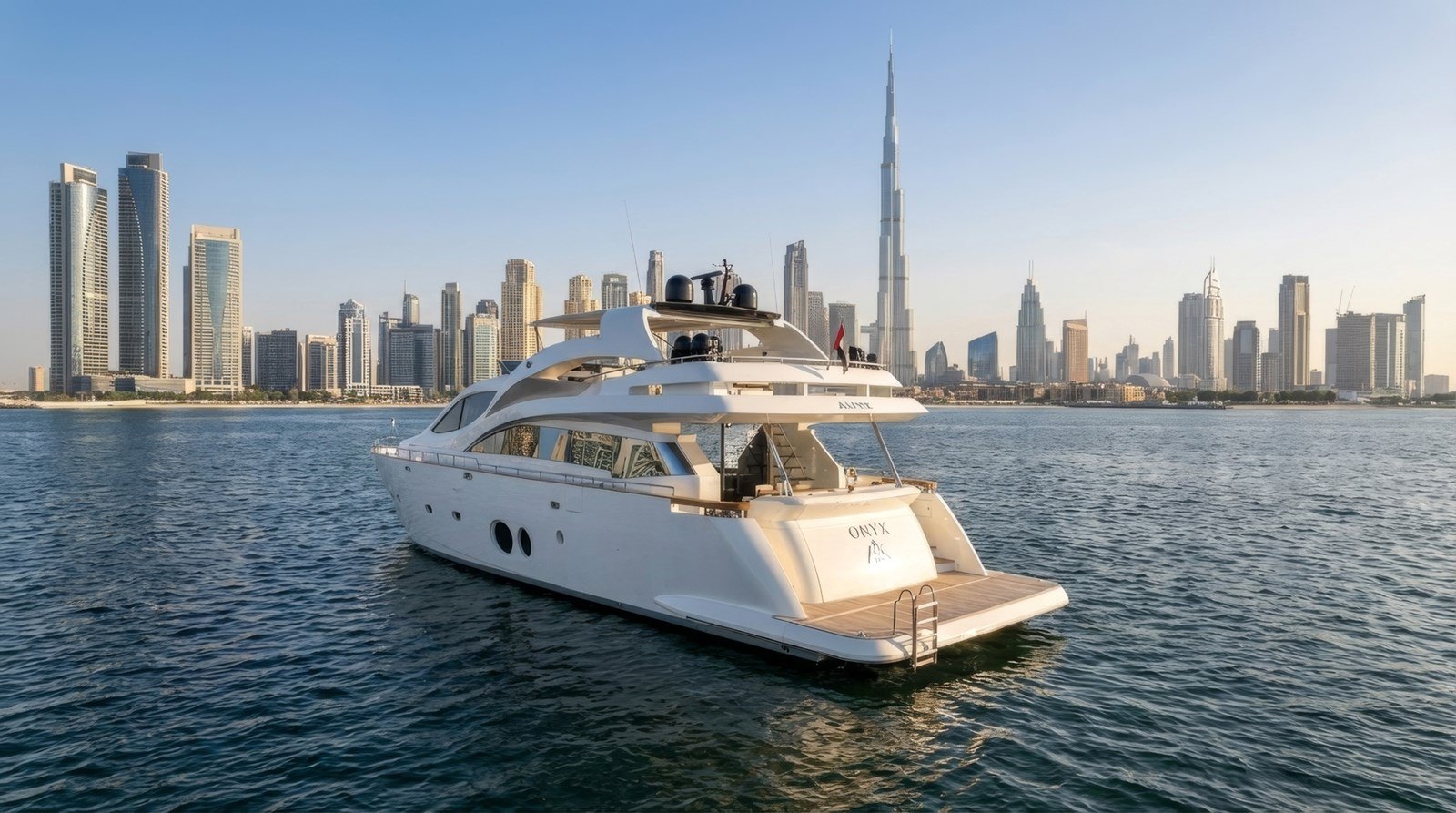

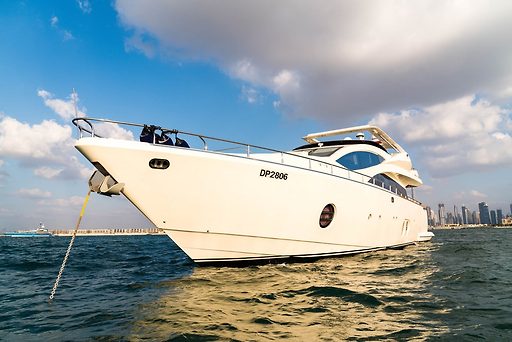

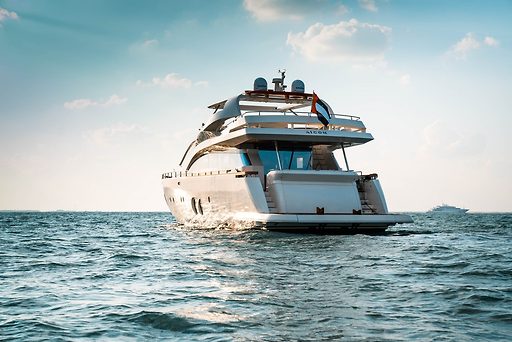

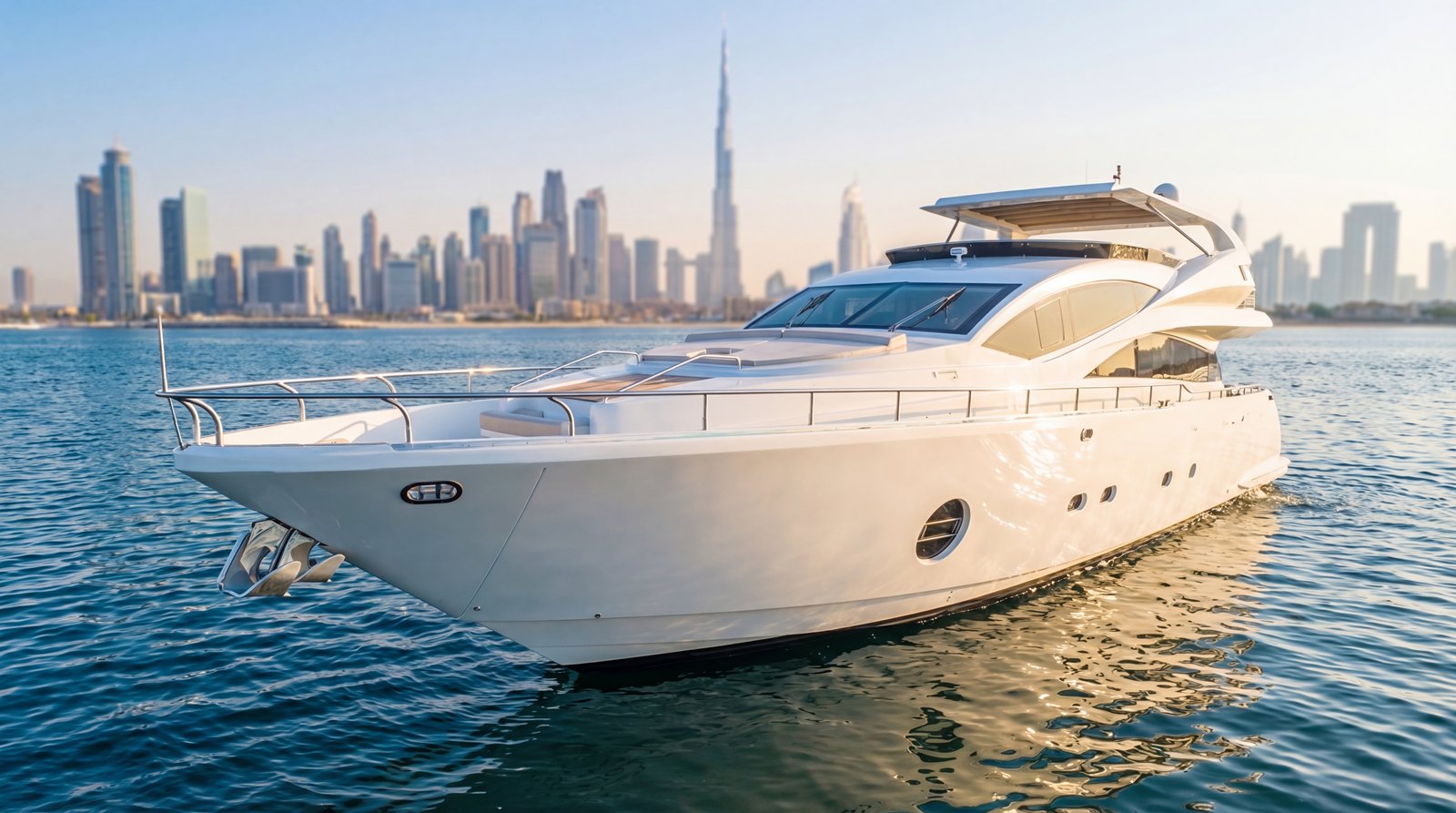

Aicon 85, продажа | модель 2007 года | полный рефит в 2025 году | моторная яхта
- Aicon 85 , моторная яхта итальянской постройки, модель 2007 года: , прошла полный рефит в 2025 году: . Судно готово к передаче новому владельцу и подходит как для личного использования, так и для чартерных операций.
- Aicon 85 отличается узким, стройным силуэтом корпуса и прочной постройкой, обеспечивающей баланс между ходовыми качествами и комфортом. В ходе рефита 2025 года обновлены интерьеры, отделка экстерьера, навигационное оборудование и судовые системы.
Рефит 2025 года
- Окраска
- Окраска наружной поверхности корпуса яхты выше и ниже waterline металлизированной краской Chromax, подводная часть корпуса окрашена краской Boero.
- Демонтаж всех съёмных элементов оснастки.
- Защита нержавеющих релингов, поручней, обшивки корпуса, якорей, лебёдок и прочих элементов, требующих защиты, с помощью маскировки.
- Шлифовка всех участков с трещинами, пузырями, точечными раковинами, изменением цвета и стыков до получения ровной поверхности.
- Заполнение неровностей подходящим шпатлёвочным составом и выравнивание.
- Шлифовка отремонтированных участков и всей поверхности корпуса перед окраской.
- Обработка наждачной бумагой с зернистостью 60, 120 и 320.
- Нанесение грунта (Chromax) на всю поверхность перед окраской. Шлифовка, проверка на точечные раковины и их заполнение быстросохнущей шпатлёвкой.
- Шлифовка и проверка гладкости поверхности перед финишным слоем краски.
- Проверка гладкости поверхности сухим покрытием.
- Промывка всего корпуса пресной водой, замена маскировочных материалов перед финишной окраской. Нанесение финишной краски (Chromax).
- Полировка всей яхты, снятие маскировки и финальная очистка.
- Укрытие всей поверхности подходящими защитными материалами.
- Устранение всех трещин с заполнением эпоксидной шпатлёвкой.
- Шлифовка заполненных участков наждачной бумагой зернистостью 80.
- Шлифовка заполненных участков наждачной бумагой зернистостью 120.
- Нанесение 2 слоёв грунта на все участки.
- Шлифовка наждачной бумагой зернистостью 320.
- Проверка и шлифовка заплаток наждачной бумагой зернистостью 400.
- Укрытие всей поверхности подходящими защитными материалами.
- Нанесение финишного глянцевого металлизированного покрытия (Chromax).
- Нанесение двух слоёв прозрачного лака (Chromax).
- Шлифовка всех окрашенных участков наждачной бумагой зернистостью 1500 и 3000.
- Полировка окрашенных участков составом G3, два прохода.
- Полировка окрашенных участков составом G10, два прохода.
- Полировка окрашенных участков составом 3M 09375, два прохода.
- Полировка окрашенных участков составом 3M 09374, два прохода.
- Дополнительные работы
- Замена ковровых покрытий.
- Замена панелей стен в мастер-каюте.
- Замена кормового D-образного кранца.
- Диагностика и ремонт дисплея основной системы мониторинга и управления, проверка работоспособности.
- Обслуживание гидравлического цилиндра (внешний диаметр 85 мм, ход штока 100 мм, длина 1 метр): демонтаж, осмотр, замена сальников, замена противовеса.
- Установка нового чиллера Ocean Breeze, 48 000 БТЕ, однофазный, 220 В, 50/60 Гц, хладагент R410, производство Япония.
- Восстановленный опреснитель hpwatermaker, производительность 60 GL/M, производство Италия.
- Монтажные работы по установке чиллера и опреснителя.
- Демонтаж повреждённой тепло- и звукоизоляции с подпалубного пространства машинного отделения.
- Демонтаж повреждённой изоляции и алюминиевой фольги с переборок машинного отделения.
- Ремонт машинного отделения
- Защита всего оборудования машинного отделения плёнкой.
- Демонтаж всех рифлёных настильных листов.
- Промывка и очистка обезжиривающим составом.
- Замена только повреждённых рифлёных листов.
- Обезжиривание льяльной части машинного отделения.
- Промывка, очистка и сушка.
- Шлифовка по мере необходимости.
- Нанесение двух слоёв белой краски.
- Устройство сквозных отверстий в продольных балках для свободного стока воды к льяльному насосу, установка настильных листов на место, сушка.
- Очистка двигателей и генераторов (без окраски).
- Окраска стен машинного отделения только в доступных местах.
- Шумоизоляция генераторов
- Демонтаж панелей короба генератора, снятие старой шумоизоляционной обшивки.
- Очистка и окраска панелей.
- Установка новой шумоизоляционной обшивки.
- Установка панелей генератора на место.
- Вал, винт, латунный дейдвудный подшипник и уплотнение восстановление
- Гидравлическая купальная платформа.
- Ремонт интерьера.
- Шлифовка тикового настила палубы.
- Прочие работы по шлифовке тика.
- Замена кормового наружного потолочного покрытия.
- Тент флайбриджа.
- Новое устройство потолка в салоне над зоной дивана
- Демонтаж старого потолка в салоне.
- Вырезка фанеры толщиной 15 мм по размеру согласно проекту, с учётом осевой линии яхты, по 2 панели с каждой стороны.
- Обеспечение достаточного зазора для обивки кожей.
- Нанесение смолы на вырезанные фрагменты фанеры.
- Разметка мест крепления клипс K/Q на балках для возможности демонтажа в будущем.
- Установка ответной части клипсы на потолочную балку.
- Разметка на фанерных фрагментах мест, соответствующих ответной части клипсы, первичное крепление фанеры к потолочным балкам с помощью клипс K/Q.
- Обивка вырезанных фрагментов белой искусственной кожей PU.
- Обеспечение плотной натяжки искусственной кожи PU.
- Прокладка новой проводки согласно плану освещения.
- Устройство отверстий согласно плану освещения.
- Установка новых потолочных панелей и светильников.
- Демонтаж старой DJ-консоли и центральной опускной потолочной панели
- Отсоединение кабелей от DJ-консоли.
- Отсоединение и демонтаж льдогенератора и холодильника.
- Вырезка и демонтаж цельной консоли Г-образной формы.
- Изготовление и установка обеденного стола на 8 персон согласно утверждённому проекту и отделке, установка новой потолочной панели в зоне опускного потолка.
- Обшивка потолочной панели искусственной кожей PU.
- Устройство отверстий согласно плану освещения.
- Установка новых светильников и нового потолка.
- Демонтаж консоли под телевизор, приставного столика и закрытие панели кондиционера.
- Отсоединить и демонтировать боковой столик, отсоединить кабели
- Демонтировать моторизованную консоль под телевизор
- Закрыть панель кондиционера шпоном в тон отделке, предусмотреть вентиляционные отверстия для забора воздуха
- Заделать старые отверстия под динамики
- Снять старые настенные динамики
- Расширить существующие отверстия до 150 мм в ширину и 850 мм в высоту. Кромки должны идти по прямой линии
- Наклеить шпон на фанеру толщиной 18/15 мм, соответствующую существующей толщине и типу шпона, и вырезать деталь по размеру с подбором рисунка текстуры
- Вклеить новую фанеру с наклеенным шпоном в проём и обеспечить ровную поверхность на стыке с прилегающей отделкой
- Переоборудование камбуза
- Изменение мойки для организации зоны разделки и подготовки продуктов
- Снять старую мойку с двумя чашами и отсоединить трубопроводы
- Закупить и установить новую мойку из нержавеющей стали с одной чашей (матовый чёрный цвет)
- Установить между электроплитой и мойкой столешницу из массива тика для разделки и подготовки продуктов
- Снять ящик под мойкой
- Устроить перегородку для установки микроволновой печи
- Перенести электропитание для микроволновой печи
- Установить ящик меньшего размера под зоной микроволновой печи
- Снять наружные фасады ящиков с обеих сторон и заменить их на фасады с белым дубовым шпоном, наклеенным на влагостойкую МДФ
- Заменить направляющие и петли на фурнитуру плавного хода известных международных брендов
- Бар на флайбридже
- Вырезать существующую стойку бара на флайбридже под новый дизайн
- Изготовить новую стойку бара из морской фанеры с покрытием стеклопластиком и гелькоутом согласно новому дизайну
- Перенести льдогенератор и холодильник в новую стойку бара
- Раскроить мрамор по шаблону
- Установить мраморную столешницу на изготовленную стойку бара
- Изготовить 4 барных стула по утверждённому дизайну
- Установить 4 барных стула на предусмотренные места
- Электрооборудование
- Подруливающее устройство Maxpower CT300 Elec duo metallic 24В. Предохранитель Maxpower 400А T2 для подруливающего устройства
- Держатель предохранителя Maxpower T2
- Джойстик Maxpower двойной чёрный
- Судовая аккумуляторная батарея 225 А·ч Veetus
- Зарядное устройство, судовое, Skylla-TG 24/80(1+1) 230В, входное напряжение (В перем. тока) 230
- Диапазон входного напряжения (В перем. тока) 185–264, диапазон входного напряжения (В перем. тока) 180–400, частота (Гц) 45–65, напряжение заряда: 24 В пост. тока, ёмкость батареи (А·ч) 400–800, число батарей: 2
- Ток заряда для основной (первой) батареи (А) 80 А, ток заряда для стартерной (второй) батареи (А): 4, масса, кг: 10, размеры В x Ш x Г, мм: 355 x 250 x 257
- Обслуживание гидравлической силовой установки двери гаража. Обслуживание силовой установки крана.
- Обслуживание силовой установки гидравлического стола и трапа-сходни
- Обслуживание силовой установки рулевой системы
- Замена масла на 2 судовых генераторах Yanmar
- Жалоба на незапуск двигателя один двигатель проворачивается, но не запускается. Топливный насос и форсунки сняты для ремонта с целью устранения неисправности запуска. Установлены все детали, выполнено техобслуживание двигателя, включая замену масла и фильтров
- Передача двигателя заказчику в рабочем, заводящемся состоянии
- Трап для купания
- Изготовить и установить новый логотип по левому и правому борту из нержавеющей стали. Установить на трап ступени из тикового дерева
- Выполнить отверстия для установки трапа для купания

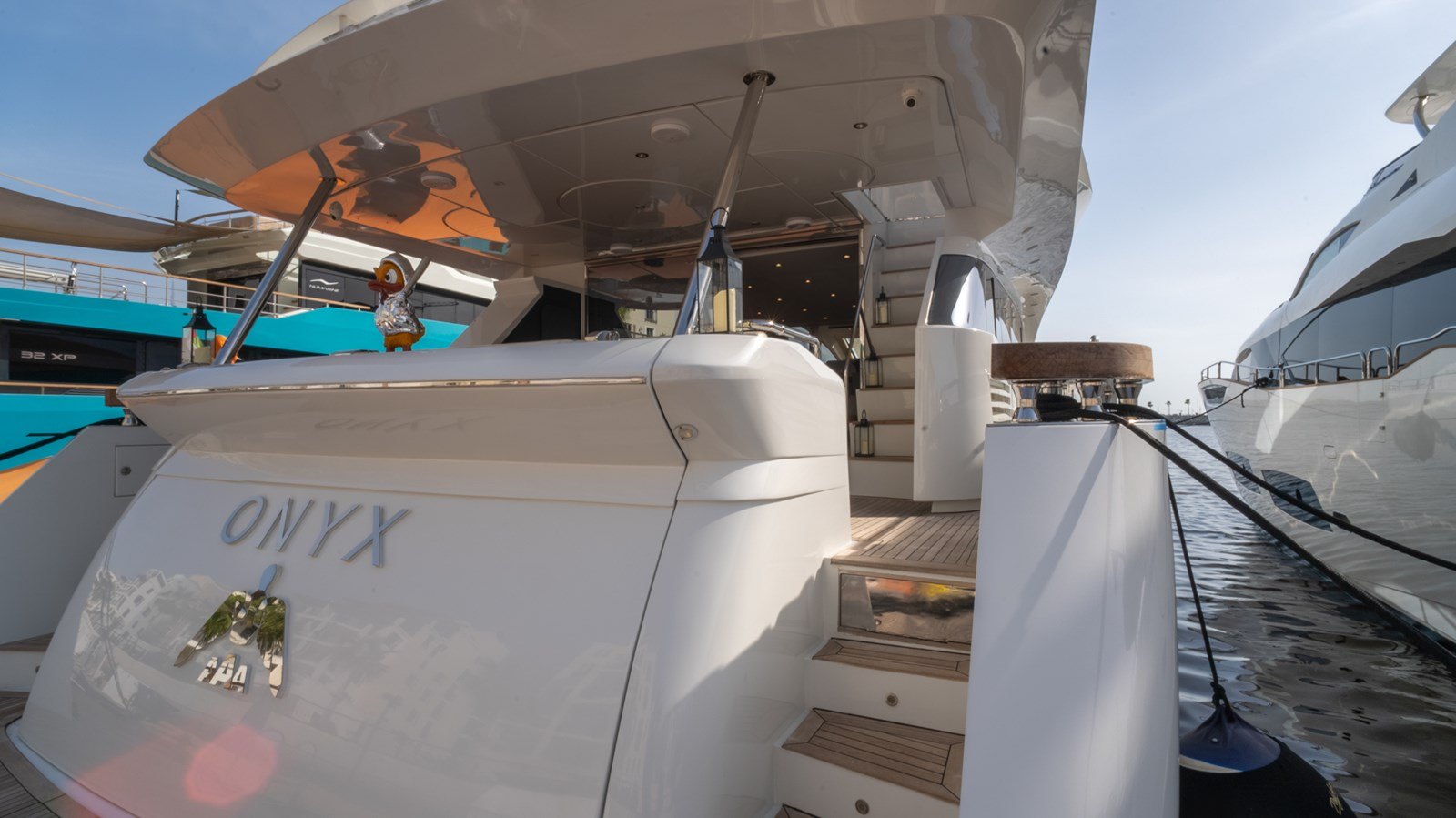

- Логотип и название
- Изготовить и установить новый логотип по левому и правому борту из нержавеющей стали
- Изготовить и установить новый логотип на корме яхты из акрила и нержавеющей стали с LED-подсветкой
- Изготовить и установить новое название на корме яхты из акрила и нержавеющей стали с LED-подсветкой (логотип AICON и название ONYX)
- Содействие специалистам RAY Marine (консоли)
- Оказать содействие техническим специалистам RAY Marine
- Отсоединить и снять существующие кабели и индикаторные панели на консолях в салоне и на флайбридже
- Заделать часть проёмов на обеих консолях
- Выполнить новые проёмы на обеих консолях под установку новых мониторов и панелей
- Установить фанеру с наклеенным шпоном для улучшения внешнего вида консолей
- Ремонт аварийной двери (салон, правый борт)
- Демонтировать дверь и выполнить ремонт кромок шпатлёвкой для устранения истёртых участков
- Установить фанеру с наклеенным шпоном на внутреннюю поверхность двери
- Установить дверь и фурнитуру обратно на место и проверить работу
- Замена всех уличных розеток и выключателей
- Закупить и установить новые уличные выключатели и розетки класса защиты IP65 по запросу капитана
- Установка нового гриля (барбекю)
- Закупить новый электрический гриль для барной стойки на флайбридже
- Вырезать проём под старый гриль и выполнить основание из стеклопластика под новый гриль. Установить новый гриль и выполнить электроподключение
- Окраска обтекателей радара и антенны
- Новые обтекатели и антенна RAY Marine переданы в мастерскую
- Выполнена шлифовка и нанесение грунта
- Выполнена окраска нового обтекателя и антенны в чёрный цвет
- Прочее
- Шлифовка и покраска пола в помещении экипажа
- Устранение течи топливного бака
- Демонтаж старой раковины
- Замена повреждённой фурнитуры под столешницей
- Установка новой раковины (предоставлена владельцем) на столешницу
- Установка раковины и замена фурнитуры под столешницей в санузле салона
- Демонтаж старой раковины
- Замена повреждённой фурнитуры под столешницей
- Установка новой раковины (предоставлена владельцем) на столешницу
- Замена кингстонных клапанов и сопутствующих компонентов демонтаж, очистка и покраска
- Демонтаж существующих клапанов, очистка зон установки клапанов и прилегающих участков, работы по установке новых клапанов и шлангов
- Электротехнические и сантехнические работы замена сантехнической арматуры унитазов (5 санузлов)
- Система управления кормовым подруливающим устройством на базе ПЛК Delta, джойстика и HMI-панели с учётом 4 аварийных сигналов и блокировки безопасности при работающем двигателе
- Установка монитора управления кормовым подруливающим устройством на консоли
- Доработка зоны установки джойстика кормового подруливающего устройства
- Заземление главного фильтра двигателя и фильтра генератора
- Замена клапана 1 1/2" для кухни и выпуска канализации
- Замена соединений из нержавеющей стали 2 1/2" (2 шт.) для водяной магистрали двигателя
- Замена цинковых анодов демонтаж всех цинковых анодов и установка новых
- Поставка и монтаж датчика и указателя уровня для бака пресной воды и Бака серых вод
- Нанесение состава Propglide на вал и винт
- Ремонт гидравлического бака кормового подруливающего устройства
- Обслуживание насоса водяного охлаждения и замена шланга
- Химическая очистка теплообменников и испытание под давлением
- Испытание пожарных насосов на стенде (силами сторонней организации)
- Изготовление, поставка и установка нового изоляционного мата для выхлопной трубы двигателя
- Демонтаж существующей фанеры и шпона, установка новой фанеры и шпона, включая полировку и покраску в тон существующей отделке
- Демонтаж, ремонт и повторная установка насоса P2
Капитальный ремонт 2021 года
- Капитальное обслуживание двигателя
- Капитальное обслуживание генератора
- Устранение утечки в выхлопной системе генератора переменного тока
- Устранение утечки в выхлопной системе двигателя, включая райзер
- Отделка интерьера
- Усиление конструкции и переоборудование
- Новые кондиционеры воздуха
- Ремонт и обслуживание нового холодильника
- Новые телевизоры и стиральная машина
- Новая спутниковая антенна
- Модернизация тендера
- Система пожаротушения Statx
- Новое ветровое стекло
- Работы по насосам
- Кран для гаража и трап
- Столярные работы
- Латунные соединители для шлангов
- Удлинение люка
- Водонагреватель
- Полностью новый интерьер
- Вся обивка новая
- Новая система спутникового телевидения
- Ремонт звуковой системы
- Аксессуары для обивки
- Матрасы для экипажа, джакузи
- Тендер
- Трансдьюсер
- Купол спутниковой антенны
- Новый тендер Williams
- Новые аккумуляторы
- Интернет
- Караоке
- Замена виниловой отделки двери санузла
- Поршневой насос и ветровое стекло
- Новая электрическая арматура и разъёмы на борту
- Подводная подсветка
- Замена джакузи
- Новая уличная акустическая система с DJ-консолью
- Чехлы для ветрового стекла
- Детейлинг
