Kando 85 Walkthrough

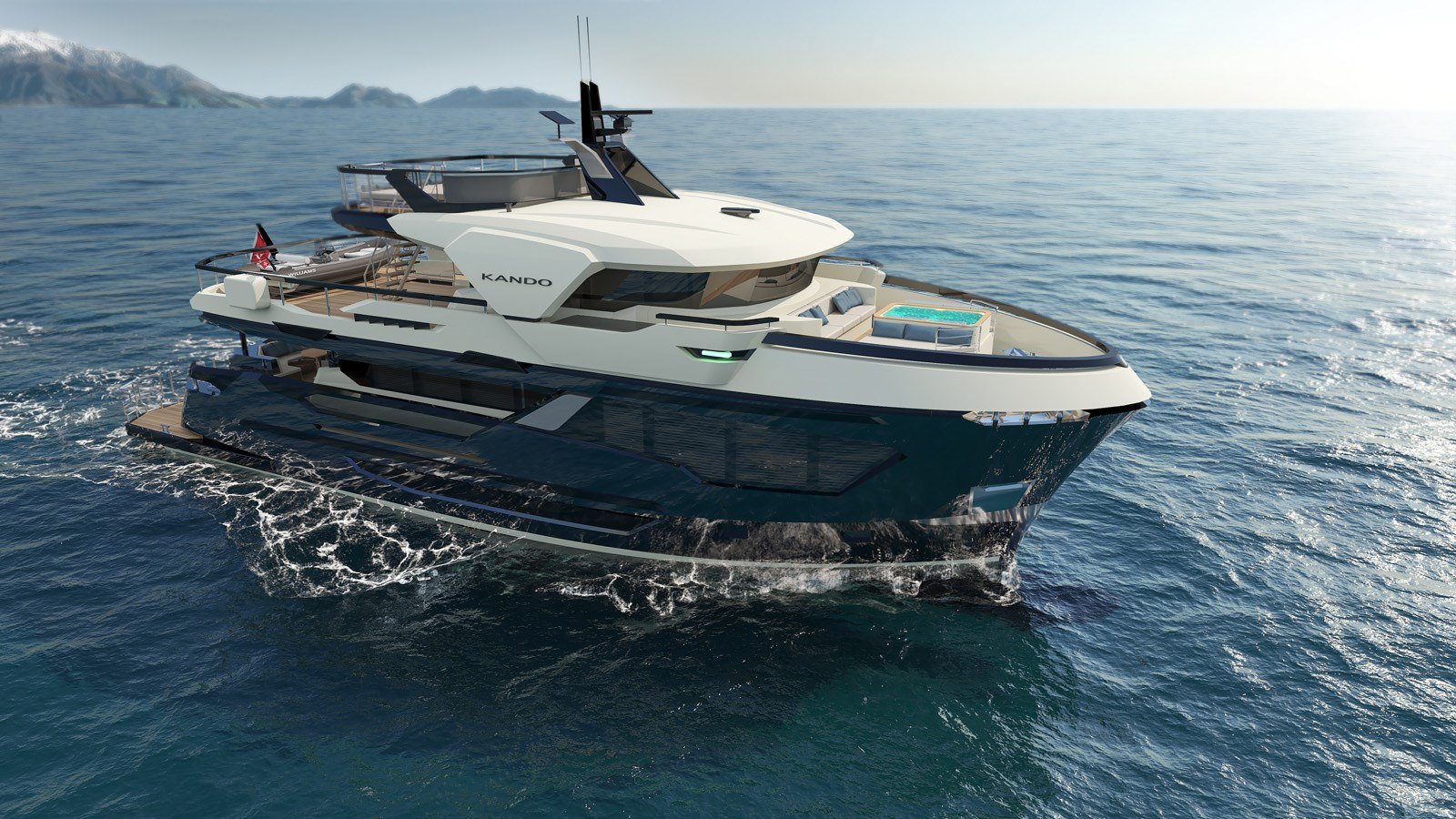

Настоящее маленькое судно, Kando 85 имеет внушительный профиль: каюта On-Deck Master на главной палубе, три каюты ниже и каюты экипажа в носовой части.

Подняться на борт с плавучего понтона можно через купальную платформу, а со стационарного причала, через двери в боковых леерах.

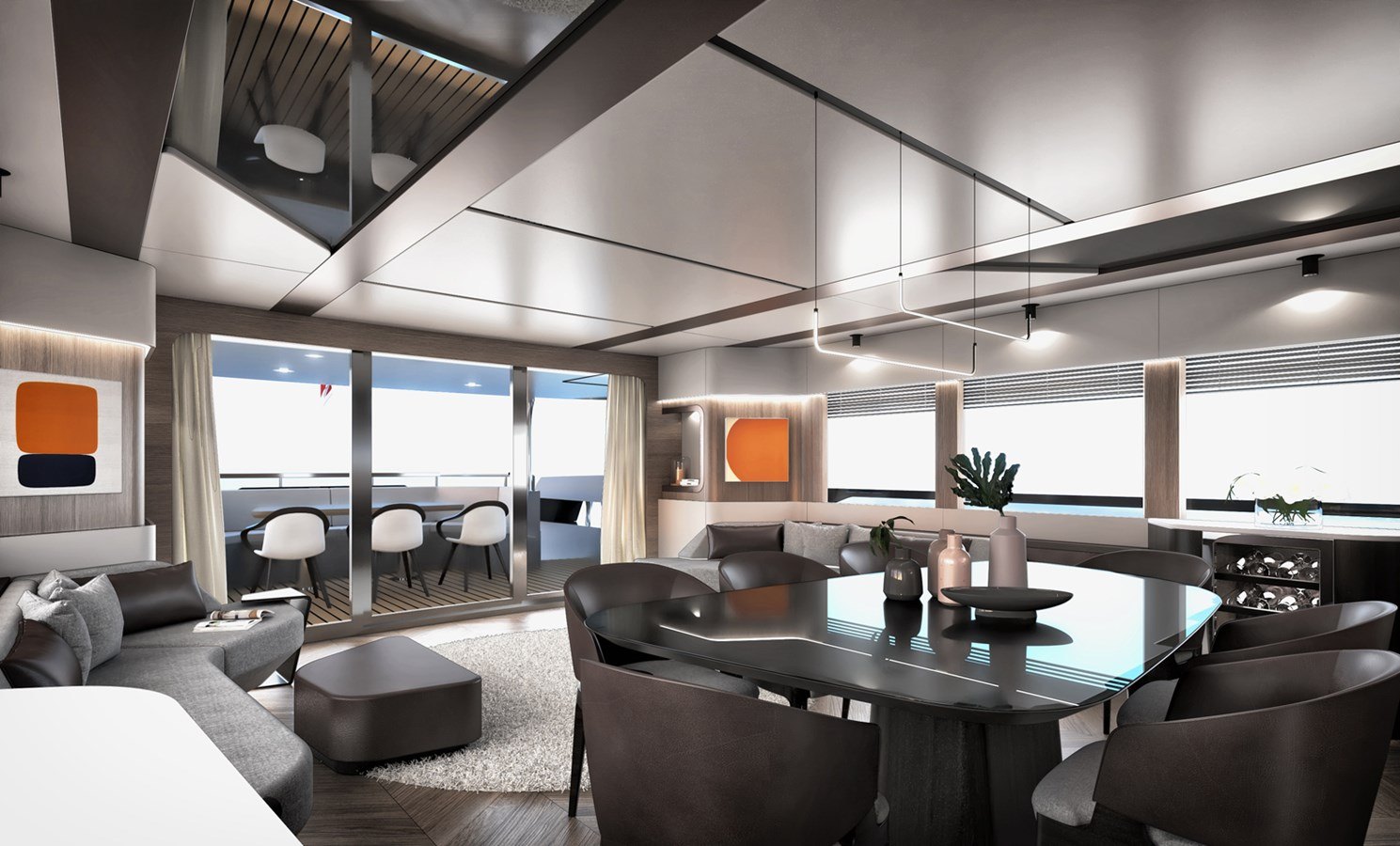

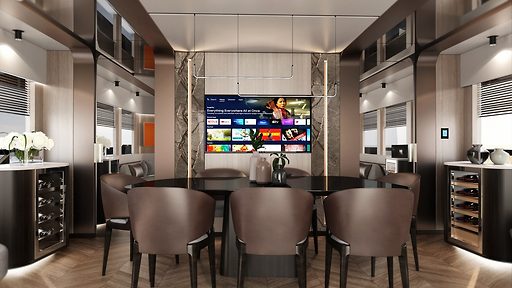

На кормовой палубе есть встроенные диваны вокруг обеденного стола. В салоне по левому и правому борту установлена встроенная мебель, а в носовой части, отдельно стоящий обеденный стол.

Далее в нос по правому борту находится дневной гальюн, за которым следует каюта On-Deck Master Suite на всю ширину корпуса.

Далее в нос по левому борту расположен закрытый камбуз.

Из главного вестибюля лестница ведёт вперёд к двум каютам экипажа, гальюну и кают-компании с камбузом для экипажа.

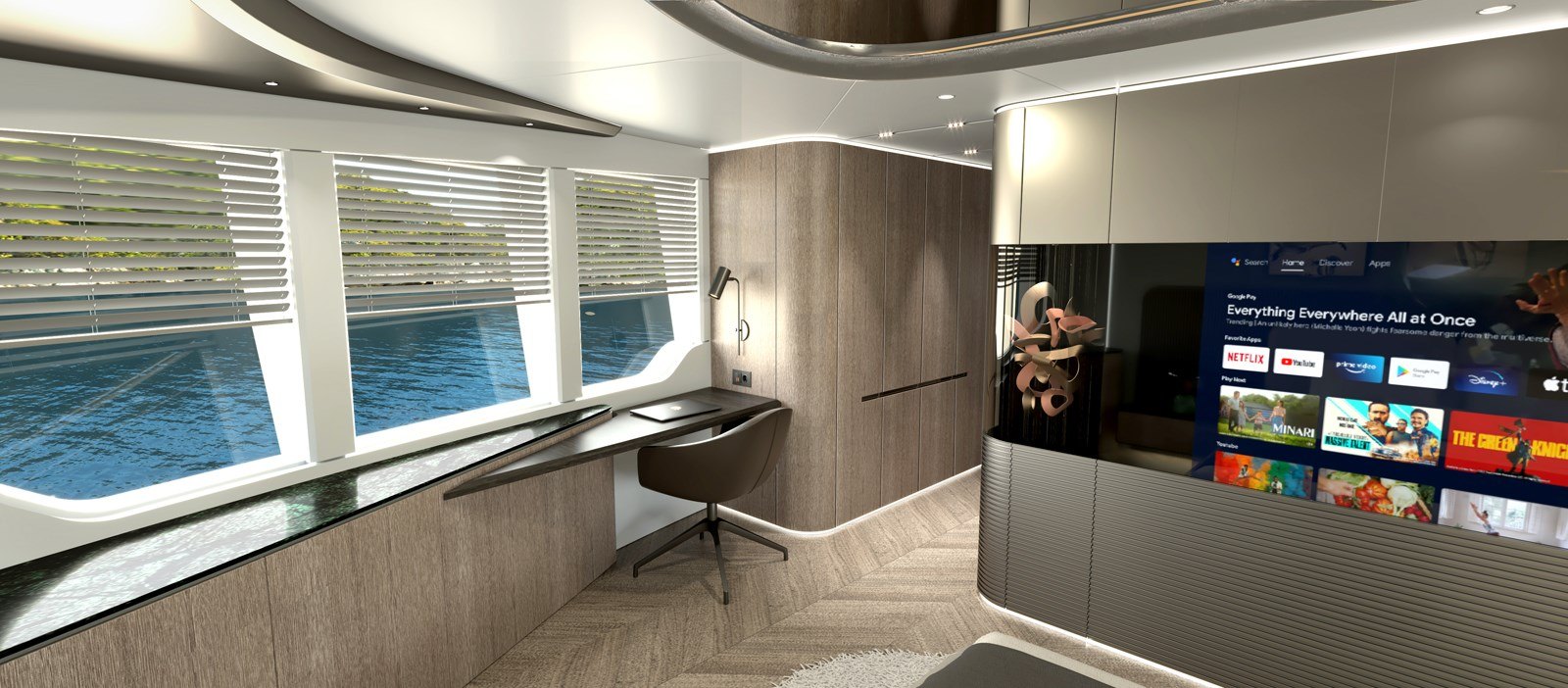

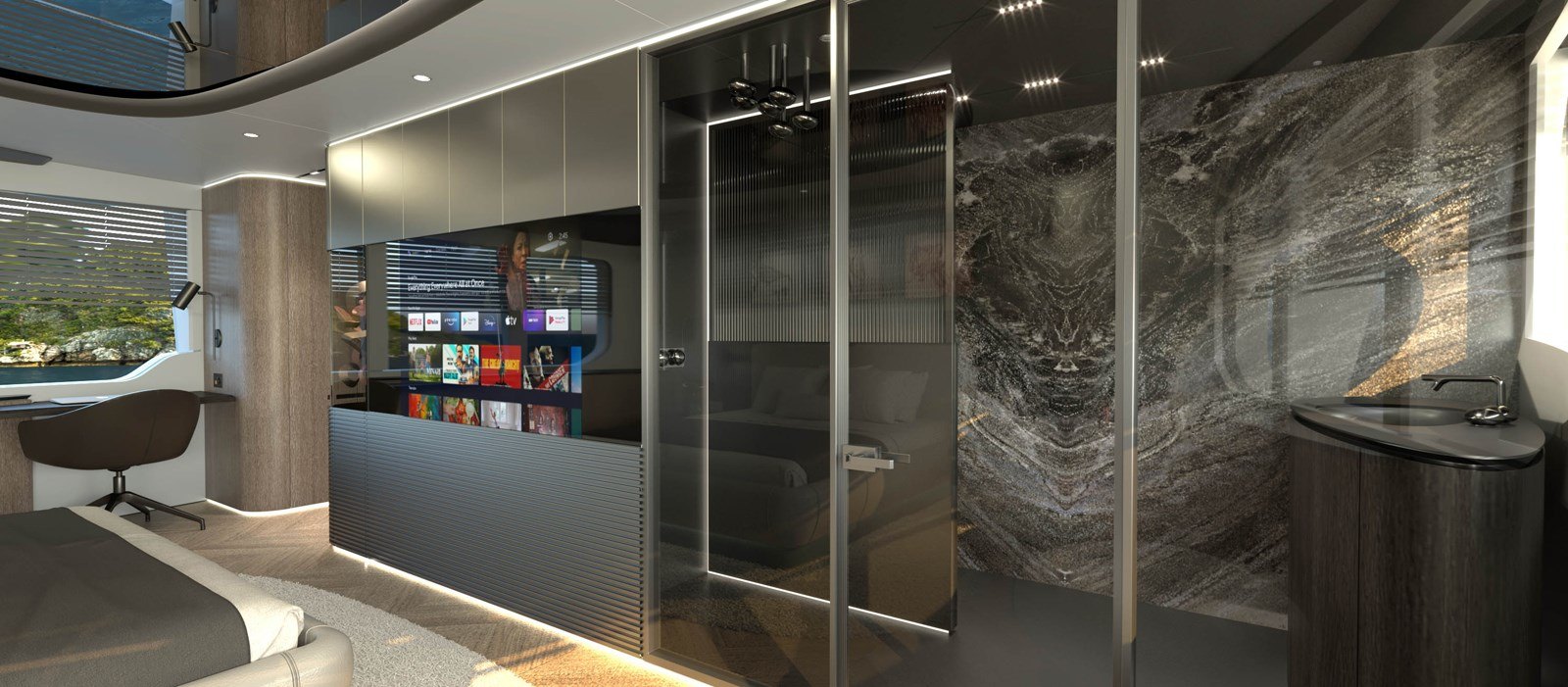

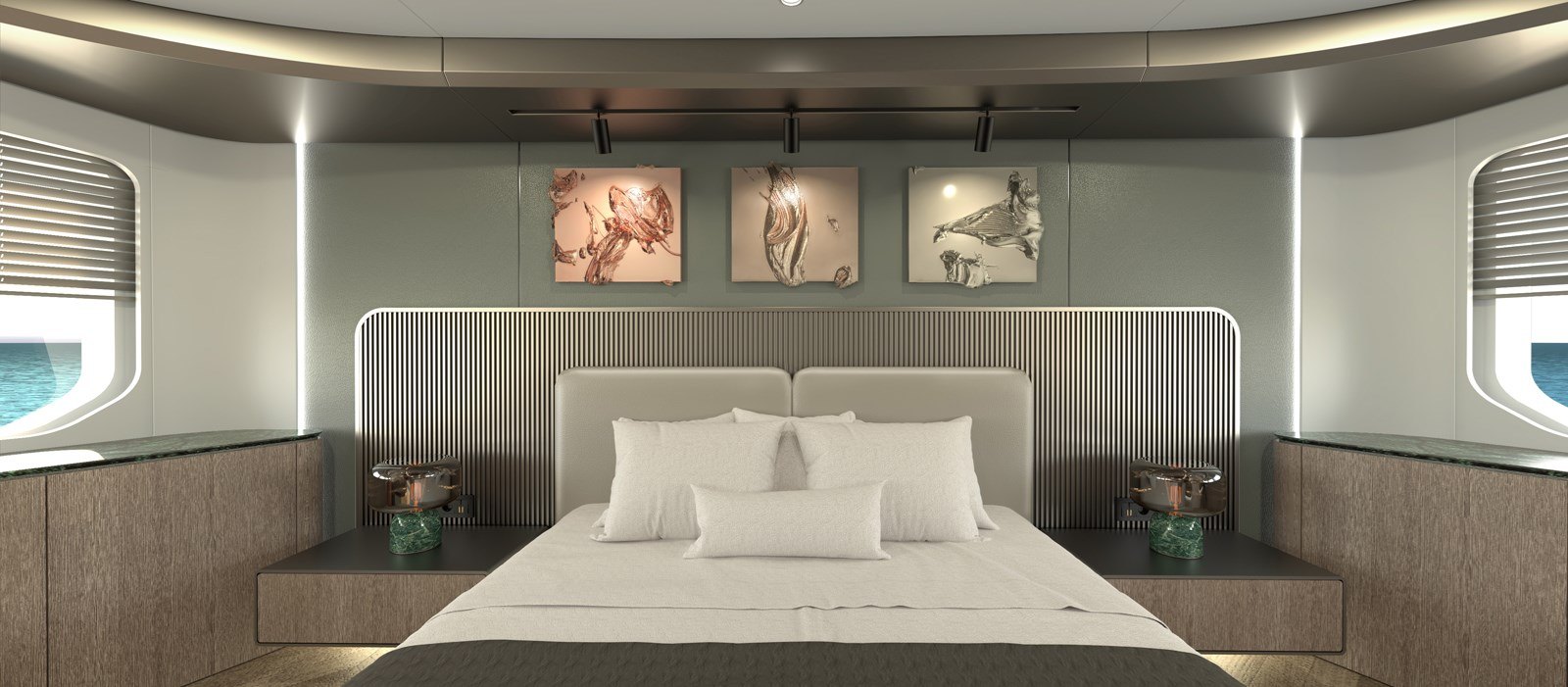

Другая лестница ведёт в основную жилую зону с каютой VIP на всю ширину корпуса, двухместной каютой по правому борту и каютой с двумя койками по левому борту, трансформируемой в двуспальную.

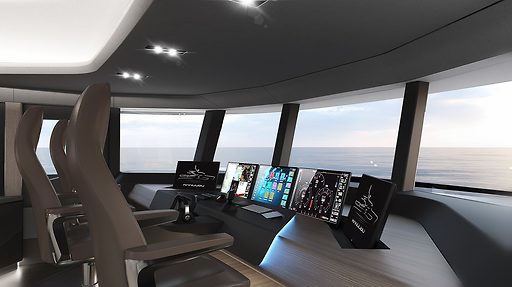

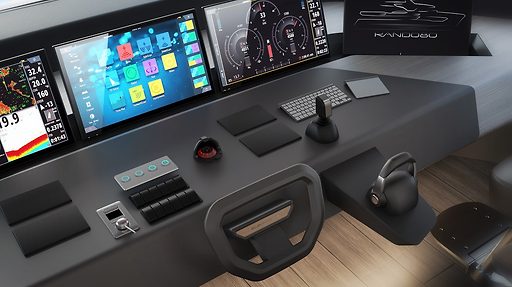

На верхней палубе, в рулевой рубке, расположен пост управления по центральной оси, встроенные диваны по левому и правому борту и дневной гальюн в кормовой части по левому борту. Снаружи находится бар с проходом позади стойки и тремя барными стульями, шлюпбалка и достаточно места для тендера, поставляемого владельцем. Пологий трап из нержавеющей стали ведёт на кормовую палубу.

Характеристики судна

• Водоизмещающий корпус
• Непотопляемый корпус при затоплении любого отсека
• Минимальная высота помещений в каютах 2,10 м
• 4 поста управления, включая 2 ходовых мостика с кнопками аварийной остановки

Конструкционные материалы

Корпус: · Морская сталь повышенной прочности AH36
Надстройка: · Алюминиевый сплав Almg 5083 H321
Жёсткая крыша: · Композит типа сэндвич на основе эпоксидной смолы
Система пресной воды: · Полипропиленовые трубы
Санитарная система: · Трубы ПВХ
Топливная система: · Трубы из мягкой стали
Система охлаждения забортной водой: · Трубы CuNiFe
Система пожаротушения: · Система Mapress или аналог
Система осушения трюма: · Система Mapress или аналог
Система воздушных клапанов цистерн: · Система Mapress или аналог
Гидравлическая система: · Бесшовные стальные трубы
Оборудование из нержавеющей стали: · AISI316L, если не указано иное

Двигатели, движительная система, скорость и запас хода

Моторы: VOLVO-PENTA D8 MG

• 2 x 360 л. с. при 2100 об/мин, морские двигатели усиленного ресурса

2 редуктора: TWINDISK или ZF

Движительная система: длинный вал и гребные винты фиксированного шага

• Гребные валы из нержавеющей стали AISI316L

Максимальная скорость: 11 узлов (95 % нагрузки двигателя)

Крейсерская скорость: 7-9 узлов (60 % нагрузки двигателя)

Предварительные показатели расхода топлива и крейсерского запаса хода:

• 30 л/ч при 8 узлах / 6700 морских миль
• 45 л/ч при 9 узлах / 5000 морских миль
• 63 л/ч при 10 узлах / 4000 морских миль
• 142 л/ч при 11 узлах / 2000 морских миль

Маневрирование, управление и швартовка

2 поста управления:

• 1 в рулевой рубке, кормовое место для швартовки

2 сдвоенных электронных дросселя главных двигателей: VOLVO-PENTA

1 рулевая машина: HIDROMARIN или DATA:

• Электрогидравлическая рулевая машина с насосным приводом цилиндров
• Возможность ручного управления в аварийном режиме
• Со встроенным указателем угла перекладки руля и системой автопилота

2 пера руля:

• 2 пера руля обтекаемой формы из стали
• Баллер руля из нержавеющей стали 316L

1 носовое подруливающее устройство: SIDE POWER

• Гидравлическое носовое подруливающее устройство с приводом от центральной гидравлической силовой установки

2 якорные лебёдки:

• Электрические, из нержавеющей стали AISI316L, с джойстиком на постах управления
• Два полированных стопора цепи из нержавеющей стали AISI316L

2 швартовных шпиля: HIDROMARIN или DATA:

• С электроприводом от центральной силовой установки
• Из полированной нержавеющей стали AISI316L, в приподнятом положении, с ножными кнопками управления

2 якоря: собственного производства:

• Оцинкованная сталь повышенной держащей способности, установлены по левому и правому борту
• По 180 кг каждый

Якорная цепь:

• По 110 м, класс 2, оцинкованная сталь 12,5 мм на каждый якорь, со встроенным цифровым счётчиком цепи, проходит через 2 клюза из нержавеющей стали AISI304
• Система промывки цепи забортной водой со сливом за борт

10 кнехтов: собственного производства:

• Из полированной нержавеющей стали AISI316L высшего качества, приварены к приподнятой палубе
• 4 большого размера на носовой палубе, 2 большого размера на кормовой части главной палубы, 2 малого размера в средней части главной палубы, 2 малого размера на купальной платформе

Оборудование и оснащение

Система успокоителей качки: SLEIPNER:

• С электроприводом, функция работы на нулевой скорости

Система кондиционирования воздуха: WEBASTO:

• Компрессорный блок с охлаждённой водой, 380 В переменного тока, нагрев и охлаждение
• Фанкойлы в каждой гостевой каюте, салоне и помещениях экипажа
• Блок подачи свежего воздуха
• Кондиционируемые зоны: салон главной палубы, все гостевые каюты и каюты экипажа, рулевая рубка, камбуз, кают-компания экипажа, кормовой отсек (лазарет)
• Кондиционируемые помещения оснащены механической вентиляцией

Система очистки сточных вод: TECHICOMAR или аналог

Вакуумная система туалетов: JETS

Вытяжная вентиляция с электроприводом в туалетах

Опреснитель: SEA RECOVERY или аналог

• Производительность 300 л/ч, с самоочисткой

Палубный кран для тендера: OPACMARE или BESENZONI:

• Гидравлический, грузоподъёмность 500 кг, с собственной гидравлической силовой установкой

Стеклоочистители рулевой рубки: SPEICH

Пассарелла: собственного производства:

• Гидравлическая, с дистанционным управлением, достаточной длины, с прочными съёмными поручнями

Сепаратор топлива: ALFA LAVAL:

• MIB303

Эластичная муфта валопровода: CENTA

Система хранения и подачи кабеля берегового питания: GLENDENNING

Вентиляторы машинного отделения:

• С электроприводом, центробежного типа

Автоматические раздвижные кормовые двери салона:

• Стеклянные, в раме из полированной нержавеющей стали высшего качества, изогнутой формы
• Салон главной палубы и салон верхней палубы
• 2 антенны Starlink

Антенна спутникового телевидения: INTELLIAN или KVH:

• 1 антенна диаметром 60 см, 1 пустой купол диаметром 60 см

Система внутренней связи:

• Во всех каютах, салоне главной палубы, салоне верхней палубы, рулевой рубке, камбузе, кают-компании экипажа, на флайбридже и в кормовом отсеке (лазарете)

2 светодиодных прожектора-искателя:

• С электрическим дистанционным управлением

8x светодиодных подводных светильника:

• 4 на транце, 4 по бортам в кормовой части

Тиковое покрытие открытых палуб:

• Тик высшего качества, толщина 12 мм

Закалённые стёкла окон надстройки

Мебель и подушки для открытых палуб

• Зоны отдыха на флайбридже, зоны отдыха у кормового бассейна

Жёсткая крыша и мачта радара

• Формованный стеклопластик, конструкция типа сэндвич

Различные фальшборты и поручни:

• Из полированной нержавеющей стали высшего качества AISI316L и карбона

Защитные поручни на кормовой купальной платформе:

• Полированная нержавеющая сталь высшего качества, AISI316L, переносной

Звуковой сигнал: KAHLENBERG

Навигационные огни:

• Светодиодные, согласно COLREG

Теплоизоляция и противопожарная изоляция машинного отделения: ROCKWOOL

Теплоизоляция помещений Проживания: GLASSWOOL или ROCKWOOL

Навигационная электроника

Радар и GPS-системы: RAYMARINE или эквивалент:

• 3 сенсорных цветных дисплея 19”
• 2 радара с открытой антенной решёткой, 12 кВт, 4 кВт
• Модуль автопилота, модуль GPS, модуль сонара
• AIS650
• Sailor 6222 VHF
• ECDIS

Приборы мониторинга и сигнализации

Центральная система мониторинга и сигнализации: PRAXIS:

• Сенсорный дисплей в рулевой рубке и в помещениях экипажа
• Мониторинг уровней в танках, уровней в трюмных колодцах, дизель-генераторов, моторов, напряжения главного распределительного щита (220 В AC + 380 В AC), напряжения берегового питания, уровня заряда батарей и навигационных огней

Система видеонаблюдения: HAIKON:

• 5 IP-камер 1080p с ИК-подсветкой
• 8-канальный HD-регистратор
• Светодиодный дисплей 15” на главном посту управления

Магнитный компас, барометр, гигрометр

Цифровые индикаторы мониторинга моторов и генераторов:

• Также выводятся в AMS

Индикаторы уровня в танках:

• Цифровые индикаторы на пульте управления
• Также выводятся в AMS

Сигнализация уровня в трюмных колодцах:

• Визуальная и звуковая сигнализация
• Также выводится в AMS

Оборудование жилых помещений

Бытовая техника для камбуза: SIEMENS:

• 1 духовая печь, 1 микроволновая печь, 1 индукционная электроплита, 1 посудомоечная машина, 1 измельчитель отходов в раковине
• 1 холодильник из нержавеющей стали в полный рост, 1 морозильник из нержавеющей стали в полный рост

Бытовая техника для столовой экипажа: SIEMENS:

• 1 духовая печь, 1 микроволновая печь, 1 индукционная электроплита, 1 посудомоечная машина, 1 холодильник из нержавеющей стали

2 стиральные машины, 1 сушильная машина, 1 гладильный каток в прачечной: SIEMENS

1 холодильник малого размера в баре на флайбридже

1 винный шкаф

1 машина для льда

Светодиодные телевизоры: SAMSUNG:

• 55” Smart Flat UHD 4K в салоне Главной палубы, выдвижной
• 55” Smart Flat UHD 4K в апартаментах владельца, закреплён на стене
• 40” Smart Flat UHD 4K в каждой каюте, закреплён на стене
• 40” Smart Flat UHD 4K в помещениях экипажа, закреплён на стене

Система домашнего кинотеатра в салоне Главной палубы

Стереосистема на палубе с бассейном и на флайбридже

Внутренняя отделка

Каюты, салон, мебель и декор:

• Мебель из фанеры
• Шпон по выбору владельца, отделка сатиновым лаком
• Искусственная кожа или текстильная обивка
• Деревянный/ковровый пол в каютах, деревянный/ковровый пол в салоне
• Пружинные матрасы нестандартного размера
• Текстильные занавески

Туалеты / ванные комнаты / влажные зоны:

• Столешницы из искусственного гранита
• Душевые кабины из поликарбоната
• Керамическая и мозаичная плитка
• Полотенцесушители
• Подогрев пола

Наружная отделка

Зона отдыха у кормового бассейна:

• Водостойкая обивка с поролоном
• Стационарный деревянный стол (ироко) на стальной ноге из нержавеющей стали
• Палубный душ на купальной платформе

Зона на носовой палубе:

• Джакузи на 3-4 человека
• Группа для загара, водостойкая обивка с поролоном

Флайбридж:

• Различные группы сидений, водостойкая обивка с поролоном
• Гриль и барная зона с холодильным ящиком
• Зона для загара

Оборудование безопасности

• Fireboy/Xintex или эквивалент
• Аварийные радиобуи EPIRB и SART
• 2 спасательных плота Viking на палубе флайбриджа
• Система обнаружения дыма и пожарной сигнализации в машинном отделении и жилых помещениях
• Переносные огнетушители во всех каютах
• Противопожарные одеяла на камбузе, в кают-компании экипажа, в машинном отделении

Трубопроводы и насосы

Система пресной воды:

• Заполнение, подача холодной воды и циркуляция горячей воды, связанные с накопительным танком пресной воды, опреснителем и водонагревателем, оснащённые электроприводными насосами давления пресной воды LIVERANI или эквивалент и насосами циркуляции горячей воды, шаровыми клапанами из нержавеющей стали или бронзы. Трубопроводы циркуляции горячей воды должны иметь теплоизоляцию. Производительность насосов определяется расчётом.

Санитарная дренажная и сбросная система:

• Отвод сточных вод в накопительные танки и сброс из танка сточных вод на береговое соединение на кормовой палубе и в установку очистки сточных вод, оснащённая электроприводными насосами-мацераторами, шаровыми клапанами из нержавеющей стали или бронзы

Система трюмного отсоса и сброса:

• Отсос и сброс трюмной воды из каждого водонепроницаемого отсека отдельно, оснащённая двумя электроприводными самовсасывающими центробежными бронзовыми насосами, шаровыми клапанами из нержавеющей стали или бронзы
• Указатели уровня воды со звуковой и визуальной сигнализацией на главном посту управления

Система водяного пожаротушения и насадки:

• Подача морской воды из кингстонных ящиков к палубным пожарным насадкам через пожарные коллекторы, оснащённая электроприводным центробежным бронзовым аварийным насосом, шаровыми клапанами из нержавеющей стали или бронзы

Система заправки, подачи и перекачки топлива:

• Заправка топливных танков и подача топлива к потребителям, обратные линии в танки, перекачка топлива между накопительными танками или на внешнее береговое соединение с помощью электроприводного насоса перекачки топлива и воздушная вентиляция топливных танков
• Сдвоенные фильтры Racor или эквивалент для каждого потребителя топлива на линиях подачи

Система охлаждения морской водой:

• Центральная система труб из CuNiFe, соединённая с двумя донными кингстонными ящиками в машинном отделении, с дроссельными клапанами из нержавеющей стали или бронзы и фильтрами морской воды
• Моторы, генераторы и прочие потребители охлаждаются подачей морской воды через отводные линии, соединённые с центральным трубопроводом охлаждения морской водой. Подключение потребителей выполняется гибкими шлангами из неопрена

Гидравлическая система:

• Центральная гидравлическая система, состоящая из центрального силового блока с электроприводным насосом и насосами отбора мощности (PTO) на Моторах, бесшовные стальные трубопроводы для привода носового подруливающего устройства, якорных шпилей, кабестанов. Оборудование подключается к системе гибкими шлангами высокого давления

Система выхлопа Моторов и генераторов:

• Выхлопные трубы Моторов с водяным охлаждением и теплоизоляцией, из мягкой стали
• Глушители выхлопной системы для генераторных установок

Система кондиционирования воздуха:

• Циркуляция охлаждённой воды к фанкойлам и отвод воды от фанкойлов в танки по трубопроводам из полипропилена. Трубопроводы циркуляции охлаждённой воды должны иметь теплоизоляцию

Электрооборудование

Электропитание:

• Нагрузки 24В DC подаются от отдельных групп батарей, с собственными зарядными устройствами/блоками питания
• Генерация AC 230В 1-фазного и 400В 3-фазного тока, 50Гц, от генераторов
• Подключение к береговому питанию, AC 400В, 3 фазы

Группы батарей: VICTRON или MASTERVOLT либо аналог:

• Судовые гелевые батареи обслуживания
• Батареи запуска двигателя AGM Deep Cycle
• Батареи запуска генератора AGM Deep Cycle
• Судовые гелевые аварийные батареи

Генераторные установки Power:

• 2 x 40 кВт, 400В AC, 50Гц, судовой дизельный генератор: KOHLER или аналог
• Система управления Power для автоматической работы обоих генераторов
• Предусмотрены звукоизолирующие короба
• Примечание по мощности генераторов: мощность генераторов может быть увеличена по требованию владельца, что повлечёт увеличение цены

Инверторы и зарядные устройства: VICTRON или MASTERVOLT либо аналог:

• Группы зарядных устройств достаточной мощности

Распределительные щиты 24В DC / 230В AC / 400В AC, распределительные коробки и предохранители. Проживание

Освещение в зоне проживания, внутреннее и наружное:

• Точечные светильники LED
• Точечные аварийные светильники LED

Покраска и защита от коррозии

Система наружной шпатлёвки и покраски: AWLGRIP:

• Шпатлёвка на эпоксидной основе на наружных поверхностях выше ватерлинии, с эпоксидным грунтом
• Финишный слой краски на акриловой основе (цвет по выбору владельца)

Система внутренней покраски: TEKNOMARIN:

• Грунт на эпоксидной основе в льялах и внутри баков. Краска белого цвета в льялах

Противообрастающее покрытие подводной части: AKZO-NOBEL:

• 1 слой

Цинковые аноды:

• защита на 1 год

Классификация

Построена по категории CE A

Коммерческая классификация доступна по запросу
