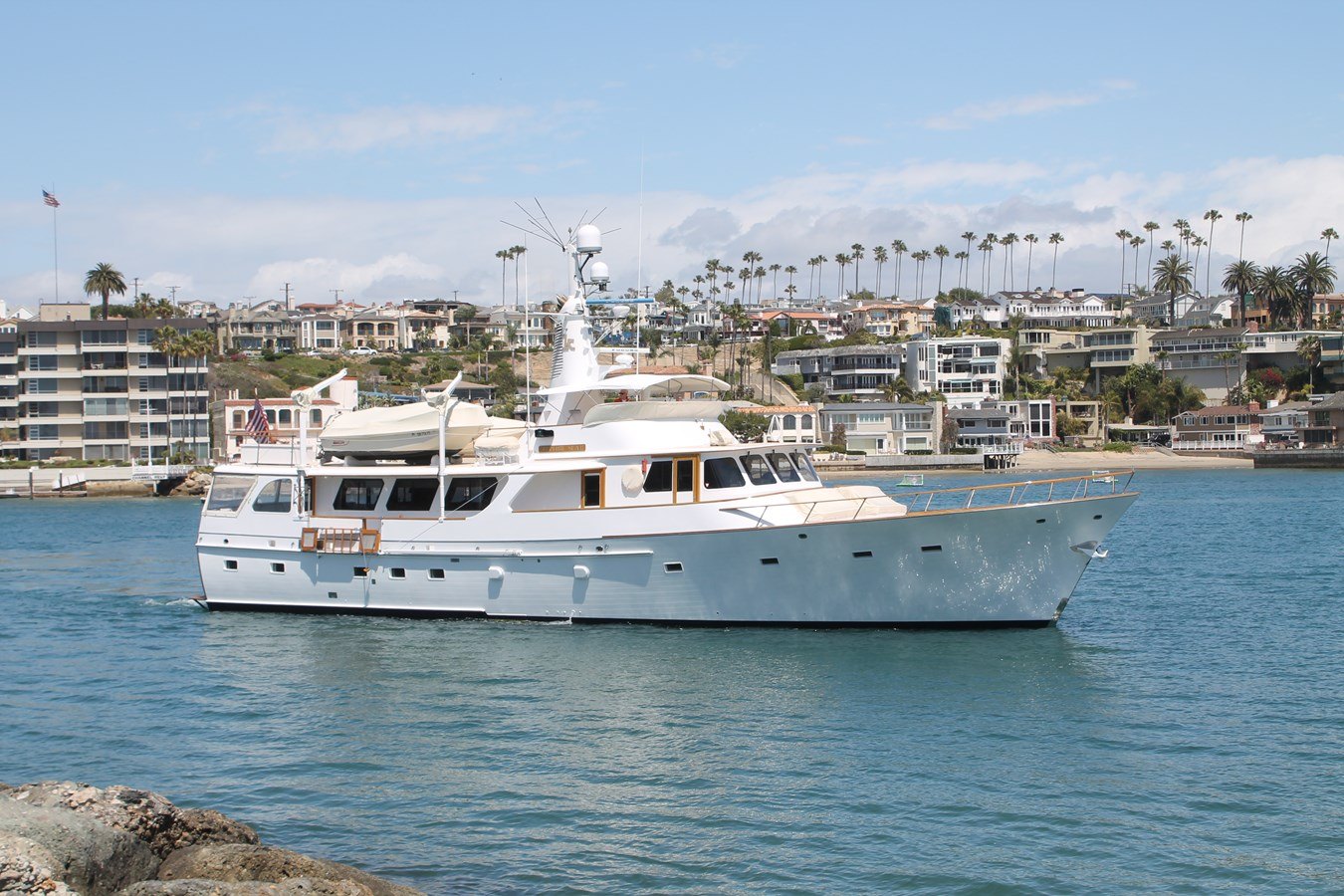

О яхте Sapphire Sea II
Sapphire Sea II, построенная в 1972 году верфью DITMAR DONALDSON, относится к судам эпохи, когда крупные моторные яхты отличались основательностью постройки и характерными пропорциями корпуса. Длина классической моторной яхты составляет 87 футов. За последнее десятилетие она прошла капитальный рефит стоимостью более 1 000 000 $, в ходе которого исходный характер яхты был сохранен, а системы и оснащение обновлены.
На борту три большие гостевые каюты с отдельными гальюнами. Экипаж располагает двумя просторными каютами и отдельным рабочим постом, предусмотрены полные бытовые удобства. Салон и обеденная зона занимают значительную площадь. Камбуз обновлен: новая отделка деревом и техника известных производителей.
Яхта оформлена на LLC. Моторы: Twin Cat D343A, 550 л.с., с пресноводным охлаждением. Запас топлива рассчитан на три бака. Генераторы (3): Northerlights, 2 × 30 кВт и 1 × 20 кВт. Установлена новая электроника Garmin.
- 26,36 m86′ 6″Длина
- 1972Год
- 5Гостевые каюты
- 2 × CaterpillarДвигатели1 120 л.с., 7 566 h
- 12 knКрейсерская скорость
- 6,85 m22′ 6″Ширина
Характеристики
Главное о Sapphire Sea II
Размеры
- Длина
- 26,36 m86′ 6″
- Ширина
- 6,85 m22′ 6″
- Осадка
- 1,67 m5′ 6″
Размещение
- Гостевые каюты
- 5
- Каюты экипажа
- 2
Постройка
- Модель
- Motoryacht
- Год
- 1972
- Корпус
- Mono Hull · wood
Ходовые качества
- Двигатели
- 2 × Caterpillar D343
- Общая мощность
- 820,2 kW · 1 120 л.с.
- Моточасы
- 7 566 h
- Крейсерская скорость
- 12 kn
- Запас топлива
- 14 195,29 l
- Запас воды
- 5 678,12 l
Обзор
Конструкция корпуса
- Двойная обшивка из красного дерева, фанерная структура внутренняя диагональная обшивка 13/16" и наружная обшивка вгладь 13/16" по гнутым шпангоутам и рёбрам из красного дерева, крепление на силиконово-бронзовых крепежах
- Надстройка и палубы фанера наружного класса с покрытием из стеклопластика (FRP)
- Внутренняя отделка переборки и шкафы из тиковой фанеры в салоне, рулевой рубке и кормовых каютах
- Переборки и шкафы из фанеры с HPL-покрытием в носовых помещениях экипажа и каютах
Электроника
- Новый картплоттер Raymarine в рулевой рубке и на верхнем мостике
- Новый встраиваемый экран компьютера Dell
- Полностью новая консоль, приборы и переключатели в рулевой рубке и на верхнем мостике
- УКВ-радиостанция Standard Horizon
- Громкоговоритель Standard Horizon
- Новое носовое подруливающее устройство с управлением в рулевой рубке и на верхнем мостике
- Новый автопилот Raymarine
- Монитор Electro-guard
- Управление двигателями Kobelt в рулевой рубке и на верхнем мостике
- (2) панели управления опреснителями HRO в рулевой рубке
Механическое оборудование
- Реверс-редуктор Twin Disc MG514
- Опреснитель испарительного типа Riley
- (2) опреснителя обратного осмоса HRO System 10 (120 гал/ч каждый)
- Компрессор кондиционера 220 В, 5 л.с., для всех внутренних помещений
- Насос для замены масла 110 В с коллектором
- Гидравлическое управление рулём Wagner
- Гидравлические стабилизаторы Vosper
- Огнетушители (10) 5 фунтов, порошковые; (5) Halon 1211; (1) 11 фунтов, Halotron; стационарная система: Kidde CO2
- Носовой якорный шпиль Ideal 110 В
- (4) шлюпочных лебёдки 110 В, кормовой якорный шпиль
- Якорь Fortress №18
- Якорь Fortress №12
- 475 футов цепи 1/2"
- Кормовой якорь Danforth S-60, цепь и линь из дакрона 3/4"
Машинное отделение и льяла
- Два дизельных мотора Caterpillar D343A, 425 л.с. каждый, рядные 6-цилиндровые, с пресноводным охлаждением
- Стабилизаторы Vosper Thornycroft
- Винты размером 34 x 24, правого и левого вращения, 4 лопасти, материал вала: монель, диаметр 2,5"
- Безсальниковые уплотнения валов PYI
- (2) дизель-генератора Northern Lights M964-30N, 30 кВт, переменного тока
- (1) дизель-генератор Northern Lights M964-20N, 20 кВт, переменного тока, с переключателями нагрузки и главным щитом автоматов
- Выносные панели и органы управления генераторами
- (8) аккумуляторов 8V в двух банках пусковая и бытовая
- (2) аккумулятора 8D 12V в банках пуска генераторов и электроники
- (2) заземляющие пластины Dyna Plate
- Зарядное устройство Victron Energy 12 В постоянного тока, 40 А
- (2) зарядных устройства Newmar Phase Three PT 32-25W
- Трансформатор ACME 120X240, 1,5 кВА
- Трансформатор ACME 120X240, 10 кВА
- Трансформатор General Electric 120X240, 10 кВА
- Преобразователь Newmar 32/12/25
- 2 регулятора Smart Regulators V2 (генераторы переменного тока)
- 3 разделителя аккумуляторных батарей
- Преобразователь Newmar DC-DC
- Амперметры постоянного тока
- (4) береговых разъёма питания 50 А, 125/250 В переменного тока
- (2) кабеля питания 50 А
- Запасной кабель питания 50 А
- Бортовая сеть 32 В постоянного тока с главными выключателями и щитом автоматов
- Бортовая сеть 12 В постоянного тока с главными выключателями и щитом автоматов
- (3) автоматических трюмных насоса Rule, 3500 гал/ч
- Трюмный насос с приводом от двигателя
- Трюмный насос 110 В
- Система сигнализации высокого уровня воды
- (2) насоса пресной воды 110 В
- (2) водонагревателя 220 В, 30 галлонов
- (2) пластиковые накопительные ёмкости для стоков, 60 галлонов, с двойным сливом
- (2) вакуумных насоса стоков 32 В с аккумулирующими баками
- Насос слива стоков 32 В
- (9) баков Запаса топлива, из чёрного железа, общей вместимостью 3400 галлонов. Расположение: (2) миделевые, (2) седловые, (5) кормовые
- (5) баков Запаса чистой воды, из гальванизированного железа, общей вместимостью 1000 галлонов

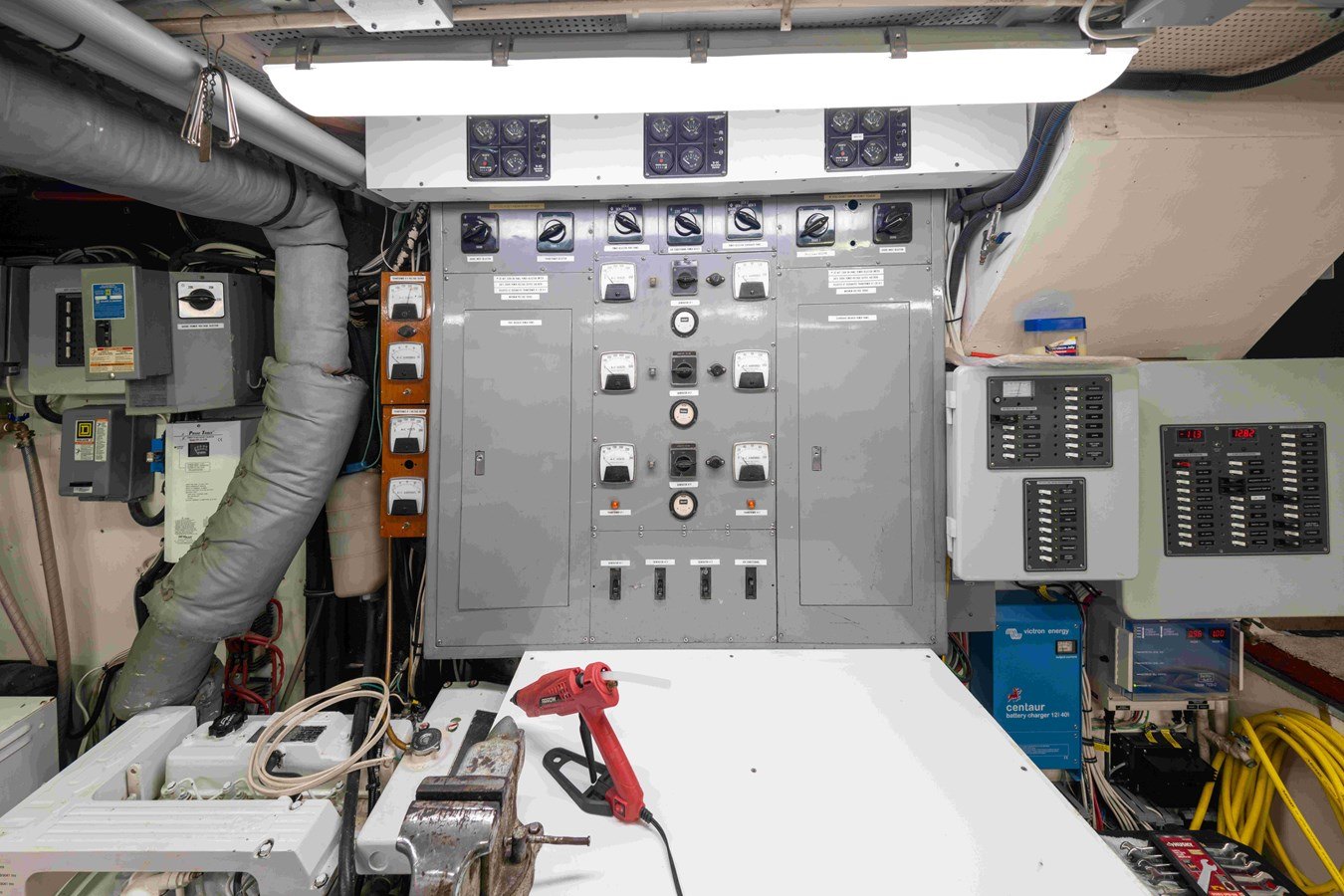

- Главный распределительный щит переменного тока
- Частотомер
- 5 выключателей отключения батарей
- Масляный насос Obendorfer
- Кислородный баллон
- Компрессор воздуха DeVilbiss, 20 галлонов
- Компрессор воздуха Husky
- Компрессор холодильной установки (кондиционер), модель 06DH-5180 AC 0300
- 4 вентилятора вытяжки машинного отделения Solar & Palan
- Автоматическая система пожаротушения CO2 Kidde
- 2 комплекта сдвоенных топливных фильтров Racor серии 1000
- Перекачивающий топливный насос Obendorfer
- Смотровая трубка уровня топлива
- Ручное управление Моторами
- Рабочий стол с тисками
- Вольтметры переменного тока
- Кран питьевой воды
- Баллон ацетилена
- Вентилятор машинного отделения Zeihl-Abegg
- Ёмкость хранения масла, 90 галлонов
- Деревянные ящики для аккумуляторов с крышками
- Трюмный насос-отстойник Jabsco
- Система защиты от коррозии Electro Guard №501
- Бронзовые кингстонные фильтры
- Велосипед West Marine Port Runner
- Разный инструмент
- Точильный станок Delta
- Сверлильный станок Delta
- Циркуляционный насос горячей питьевой воды
- Поддоны под Моторами
- Сигнализация высокого уровня воды в льялах
- Топливный коллектор
- Водонагреватель питьевой воды American Water Heater, 30 галлонов
- Центральная вакуумная система VSI
- Ёмкость хранения гидравлического масла
- Разные запасные части
- Окрашенные льяла
- Промышленные пылесосы
- Шкафы для хранения
- Изготовленные на заказ (Custom) опоры Моторов из нержавеющей стали
- 4 бака Запаса топлива из мягкой стали
- 1 циркуляционный вентилятор
- Отбор мощности системы стабилизаторов
- Табличка с указаниями по маслу
- Освещение машинного отделения переменного/постоянного тока
- Насос забортной воды системы кондиционирования
Льяло главной каюты
- Поплавковый выключатель сигнализации высокого уровня воды
- Дворники / щётки гребного вала
- 2 уплотнения гребного вала PSS
- Переносная ёмкость для воды
- 2 входа аварийного трюмного насоса
Носовое льяло
- 3 компрессора холодильных установок
- Насос охлаждения забортной водой
- Насос автопилота
- Циркуляционный насос горячей питьевой воды Bell & Gossett
- Насос омывания забортной водой Dayton, переменного тока
- Люминесцентные светильники
- Переносной осушительный насос переменного тока
- Разные запасные части
- Вытяжной вентилятор
- Запасной шланг
- Насос-отстойник Бака серых вод
- Окрашенное льяло
Льяло камбуза экипажа
- 2 опреснителя HRO System 10 (левый борт 869 часов) (правый борт: 718 часов)
- 4 корпуса картриджных фильтров Hayward (для опреснителей)
- 2 УФ-стерилизатора
- 2 вакуумных насоса Sealand переменного тока
- 2 накопительные ёмкости из HDPE для стоков
- 2 насоса подачи питьевой воды Dayton переменного тока
- Запасные части, инструменты
- Автоматический трюмный насос Rule
- 2 Y-клапана Бака черных вод
- Насос слива Sealand серии T
- 2 бронзовых винта 31 x 24, 4-лопастных (запасные)
- Окрашенное льяло
- Люминесцентные светильники
- 3 фильтра питьевой воды Cuno
- Аккумулирующая ёмкость питьевой воды
Кормовая палуба
- Кормовая палуба под жёстким тентом с полным ограждением
- Барный шкаф по левому борту с грилем Jenn-Air
- Ледогенератор U-Line
- Сиденья у транца с центральной дверью на тиковую купальную площадку
- Хромированные часы Time Master
- Тиковая палуба
- Виниловая обивка потолка
- 2 угловых дивана
- Тиковая столярная отделка
- 2 двери на открытую палубу
- 1 электрический шпиль
- Электрический гриль Jennair
- Раковина из нержавеющей стали
- Заливные горловины Запаса топлива
- Ввод кабельного телевидения / телефона
- Ограждение из прозрачного винила (isinglass)
- 2 стереоколонки
- Баллон для дайвинга с регулятором и шлангом гука
- 2 причальных рыма
- Тиковый трап
Рулевая рубка
- Пост управления на верхнем мостике, по центру, с полным комплектом приборов
- Управление двигателями
- Гидравлическое рулевое управление Wagner
- Дымоотвод
- Тент Bimini на стойках из нержавеющей стали
- Кресло рулевого на пьедестале
- Диван по левому борту, угловой, L-образный
- Дымовая труба по центру с антеннами
- Система защиты от коррозии Electro Guard 601
- Электрощит постоянного тока
- Приборы контроля температуры воды для 3 генераторов
- Раздвижные окна
- Столешницы из микарты
- 2 стереоколонки
- Диван рулевого с мягкой обивкой
- 2 раздвижные тиковые двери на палубу
- Пирометры для двух главных моторов
- Прибор синхронизации Telcor
- Имитация тикового настила пола
- Беспроводная мышь Logitech
- Тросовое управление двигателями Morse
- Виниловая обшивка подволока
- Карты, справочники
- Руководства по различному оборудованию
- Телевизор Samsung LCD
- Магнитола Blaupunkt Rpd 435
- Пульт управления стабилизаторами Vosper
- Индикатор уровня в накопительном баке
- 2 контрольных прибора сигнализации опреснителя HRO
- Беспроводная клавиатура Logitech
- Тиковая столярная отделка интерьера
- 3 электрических стеклоочистителя
- Штурвал 34" из тика и нержавеющей стали
- Хромированные часы и барометр
- Вольтметр и амперметр постоянного тока
- Сигнализация генератора
- Ресивер DirectTV
- Настольный компьютер Dell
- Копир/факс Brother
- Штурманский стол
- Принтер Epson XP 400
- Термостат с органами управления

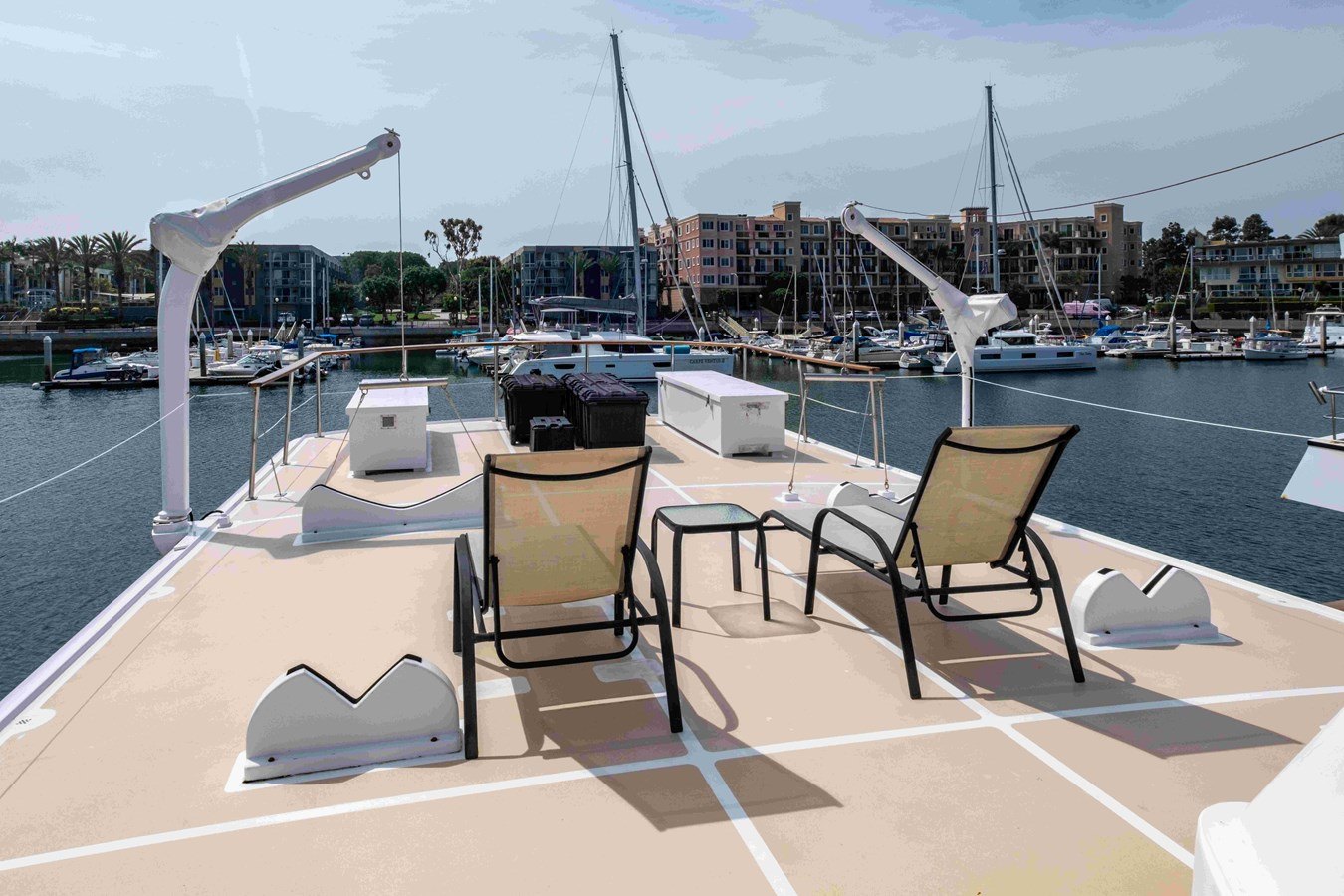

Мостик над носовой надстройкой и палуба над рубкой
- Настил из стеклопластика поверх фанеры
- Шпангоуты, размер и шаг пиленое красное дерево 1 3/4" X 4 1/2" с шагом 17"
- Крепёж из кремнистой бронзы
- Гладкая носовая палуба с приподнятыми фальшбортами, тиковыми привальными брусьями и тиковыми планширями на хромированных латунных стойках
- Клюз форштевня с носовым якорем
- Пеликанский обвес с центральной дверью и сиденьями на носу с виниловыми подушками
- Закрытая рулевая рубка с раздвижными дверями на левый и правый ют
- Тиковый трап по правому борту и упор для тендера
- Двойные шлюпбалки по левому и правому борту с лебёдками 110 В, два тендера закреплены в упорах
- Спасательный плот по правому борту в контейнере с автоматическим сбросом (Elliot, на 8 человек)
- 2 спасательных круга 24" с линем и огнями; 4 подушки
- 2 проблесковых маяка ACR SM-2
- Кормовая часть палубы над рубкой 2 рундука и планширь на стойках из нержавеющей стали

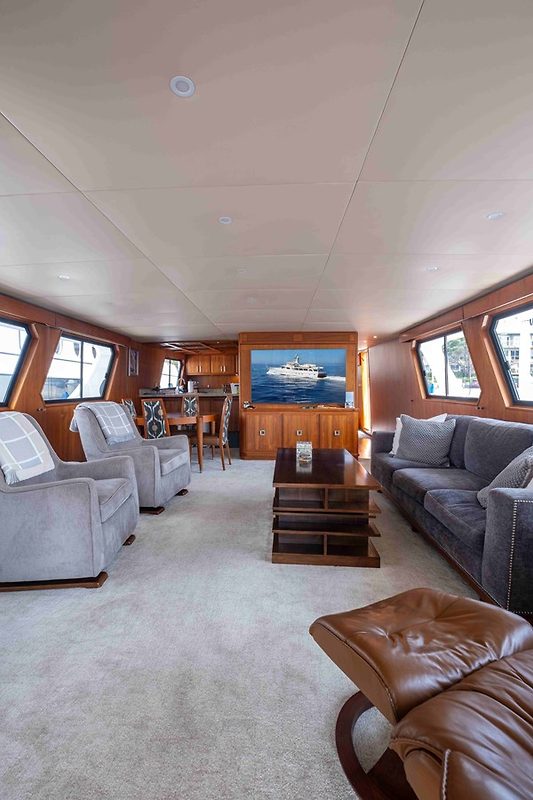

Салон
- Дневной гальюн
- Селекторный усилитель для колонок Niles MSA-10
- Ресивер DirecTV DSS
- 5 стереоколонок
- Мини-бар и два кресла
- Пол с ковровым покрытием
- Диван с мягкой обивкой
- Деревянный письменный стол со стулом
- Деревянный обеденный стол
- 4 обеденных стула
- Деревянный журнальный столик
- 2 мягких кресла-бочонка
- Раздвижные алюминиевые окна
- Шкаф для спиртных напитков
- Столешница из гранита
- Галогенные потолочные светильники
- Телефон внутренней связи
- Тиковая столярная отделка
- Унитаз Vac-U-Flush (дневной гальюн)
- Вытяжной вентилятор (дневной гальюн)
- Отделка стен по индивидуальному заказу (дневной гальюн)
- Камбуз Большой открытый камбуз, полностью обновлённая бытовая техника и отделка

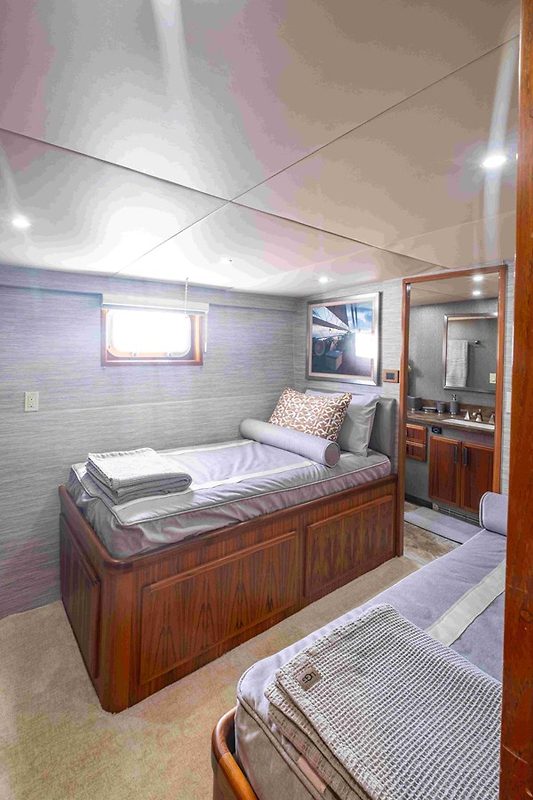

Хозяйская каюта / гальюны
- Тканевые шторки на иллюминаторах
- Термостат с органами управления
- Покрывало на кровать по индивидуальному заказу
- Деревянное изголовье по индивидуальному заказу
- Виниловая обшивка подволока
- 2 прикроватные тумбочки
- Гардероб с кедровой обшивкой
- Пол с ковровым покрытием
- Кровать размера King
- Тиковый комод
- Туалетный столик со стулом
- Столешница туалетного столика из гранита
- 4 иллюминатора
- Потолочные светильники
- Электрический обогреватель каюты
- Кресло в стиле ар-деко
Хозяйские гальюны: левый и правый борт
- 2 унитаза Vac-U-Flush
- Столешницы из гранита
- 2 иллюминатора
- 2 электрических обогревателя
- Пол с ковровым покрытием
- Виниловая обшивка подволока
- Потолочные светильники
- Новая увеличенная душевая кабина
- 2 вытяжных вентилятора
- 2 раковины
- Мягкие шторки на иллюминаторах
- Рундуки
- Тиковая столярная отделка
Гостевая каюта по левому борту / гальюн
- Тиковая отделка интерьера
- Иллюминатор
- 2 одиночные койки
- Покрывала на койки по индивидуальному заказу
- 2 стереоколонки
- Термостат с органами управления
- Вентилятор каюты
- Ящики
- 2 light для чтения
- Гардероб с кедровой обшивкой
- Виниловая обшивка подволока
Гальюн гостевой каюты по левому борту
- Унитаз Vac-U-Flush
- Пол с ковровым покрытием
- Столешница из гранита
- Бельевой шкаф с кедровой обшивкой
- Раковина
- Душевая кабина
- Тиковая отделка
- Держатель для полотенец
- Вытяжной вентилятор
- Иллюминатор со шторкой
- Окрашенные переборки
- Алюминиевая дверь душевой кабины
- Виниловая обшивка подволока
Гостевая каюта по правому борту / гальюн
- 2 одиночные койки
- Пол с ковровым покрытием
- Вентилятор каюты
- Иллюминатор
- Ящики
- Гардероб
- Тиковая отделка интерьера
- Столешница из гранита
- Туалетный столик с раковиной
- Термостат с органами управления
- 2 Запас топлива
- Покрывала на койки по индивидуальному заказу
Гальюн гостевой каюты по правому борту
- Унитаз Vac-U-Flush
- Душевая кабина
- Столешница раковины из гранита
- Бельевой шкаф с кедровой обшивкой
- Иллюминатор со шторкой
- Алюминиевая дверь душевой кабины
- Тиковая отделка
- Потолочные светильники
- Виниловая обшивка подволока
- Держатели для полотенец
- Раковина туалетного столика
- Вытяжной вентилятор
Носовая гостевая каюта / гальюн
- Койка размера Queen
- Раковина
- Столешница из гранита
- Термостат с органами управления
- Отделка из красного дерева
- Пол с ковровым покрытием
- Телефон внутренней связи
- Светильник у койки
- Иллюминатор
- Вентилятор каюты
- Шторка на окно
- Потолочные светильники
- Виниловая обшивка подволока
- Электрический обогреватель каюты
- Вентилятор притока воздуха
- Гардеробы с кедровой обшивкой
Носовой гостевой гальюн
- Унитаз Vac-U-Flush
- Иллюминатор
- Пол с ковровым покрытием
- Отделка стен из микарты
- Отделка из дуба
- Алюминиевая дверь душевой кабины
- Душевая кабина
- Раковина туалетного столика
- Столешница из гранита
- Шторка на окно
- Держатели для полотенец
- Виниловая обшивка подволока
Каюта экипажа
- Верхняя и нижняя одиночные койки
- Виниловая обшивка подволока
- Термостат с органами управления
- Пол с ковровым покрытием
- Раздвижное алюминиевое окно
- Электрический обогреватель
- Стереоколонки
- Гардероб с кедровой обшивкой
- Отделка из дуба
- Вентилятор притока воздуха
- Шторка на окно
Каюта экипажа / камбуз / гальюн
- 3 койки
- Телевизор Vizio LCD
- Ресивер DirecTV DSS
- DVD-плеер JVC
- 2 морозильника с холодными пластинами, по 12 куб. футов каждый
- 1 холодильник с холодной пластиной, 12 куб. футов
- Шторки на окна
- Отделка стен из микарты
- Вентиляторы каюты
- 3 светильника у коек
- Гардероб с кедровой обшивкой
- Ковровая дорожка
- 2 иллюминатора
- Термостат с органами управления
- Отделка из дуба
- Пол с ковровым покрытием
- Виниловая обшивка подволока
- Потолочные светильники
- Латунные часы с изображением трезубца
Камбуз экипажа
- Стиральная/сушильная машина Maytag с сенсорным управлением
- Пол с ковровым покрытием
- Виниловая обшивка подволока
- Гладильная доска
- Отделка стен из микарты
- Дверь в машинное отделение
- Потолочное освещение
- Радиостанция Standard Horizon Eclipse VHF
- Обеденный стол
- 2 стереоколонки
- 2 иллюминатора со шторками
- Шкафы для провизии
- Обеденный уголок L-образной формы
- Микроволновая печь GE
- Телевизор Samsung LCD
- Ресивер DirecTV DSS
- DVD-плеер JVC XV-S402
- Отделка из дуба
- Термостат с органами управления
Гальюн экипажа
- Душевая кабина с алюминиевой дверью
- Аварийный люк
- Иллюминаторы, 2 шт.
- Раковина в санузле
- Столешница из гранита
- Электрический обогреватель каюты
- Полотенцедержатель
- Индикаторы вакуумной помпы
- Пол с ковровым покрытием
- Отделка стен слюдой
- Отделка дубом
- Унитаз Vac-U-Flush
- Разное рыболовное снаряжение
- Шкаф для белья
- Рундуки
